Award 2023 - Lauréat
La passerelle d’Arquennes
Rappeler le cachet du pont d'avant-guerre
La passerelle d’Arquennes enjambe la Samme et permet de connecter deux tronçons du RAVel 141. (Réseau Autonome de Voies Lentes)

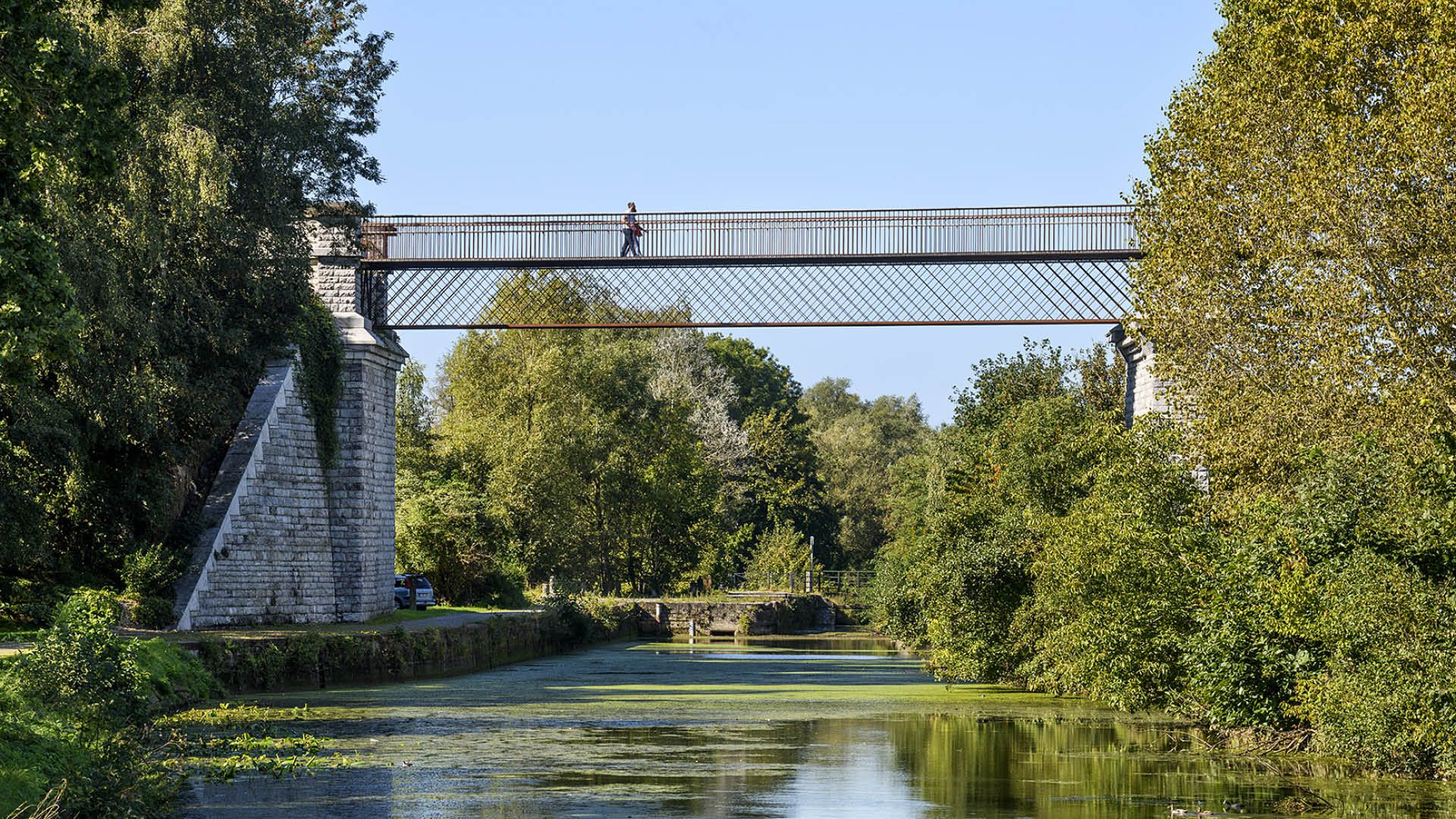

Il s’agit d’une passerelle en acier auto-patinable de 54 m de longueur composée de deux travées. Cette passerelle est installée sur des anciennes culées et pile d’un pont ferroviaire démonté après la Seconde Guerre mondiale.
Pour rappeler le cachet de l’ancien pont, la conception de la passerelle prévoit une structure en poutre caisson dont les faces sont composées d’un treillis de barres sur des mailles à 45°. Les membrures de ce treillis sont constituées de barreaux de 80*60 mm² et les parois du ‘caisson’ sont formées d’un treillis de barres 30*12 mm² disposées tous les 35 cm. Ces barres du treillis sont soudées l’une sur l’autre à chaque croisement pour garantir leur stabilité et sont soudées en bout sur les membrures principales.
Cette structure est recouverte d’un plancher bois (azobé) dont les lames portent sur les deux éléments de membrures et se prolongent en porte-à-faux d’un mètre.
