Escalier en colimaçon pour un penthouse
Traduire une conception complexe en version acier
Le nouvel escalier en colimaçon dessert plusieurs niveaux d'un penthouse dans un bâtiment existant. La construction comprend l'escalier elliptique en colimaçon avec des plaques torsadées ainsi que les différents niveaux du penthouse.

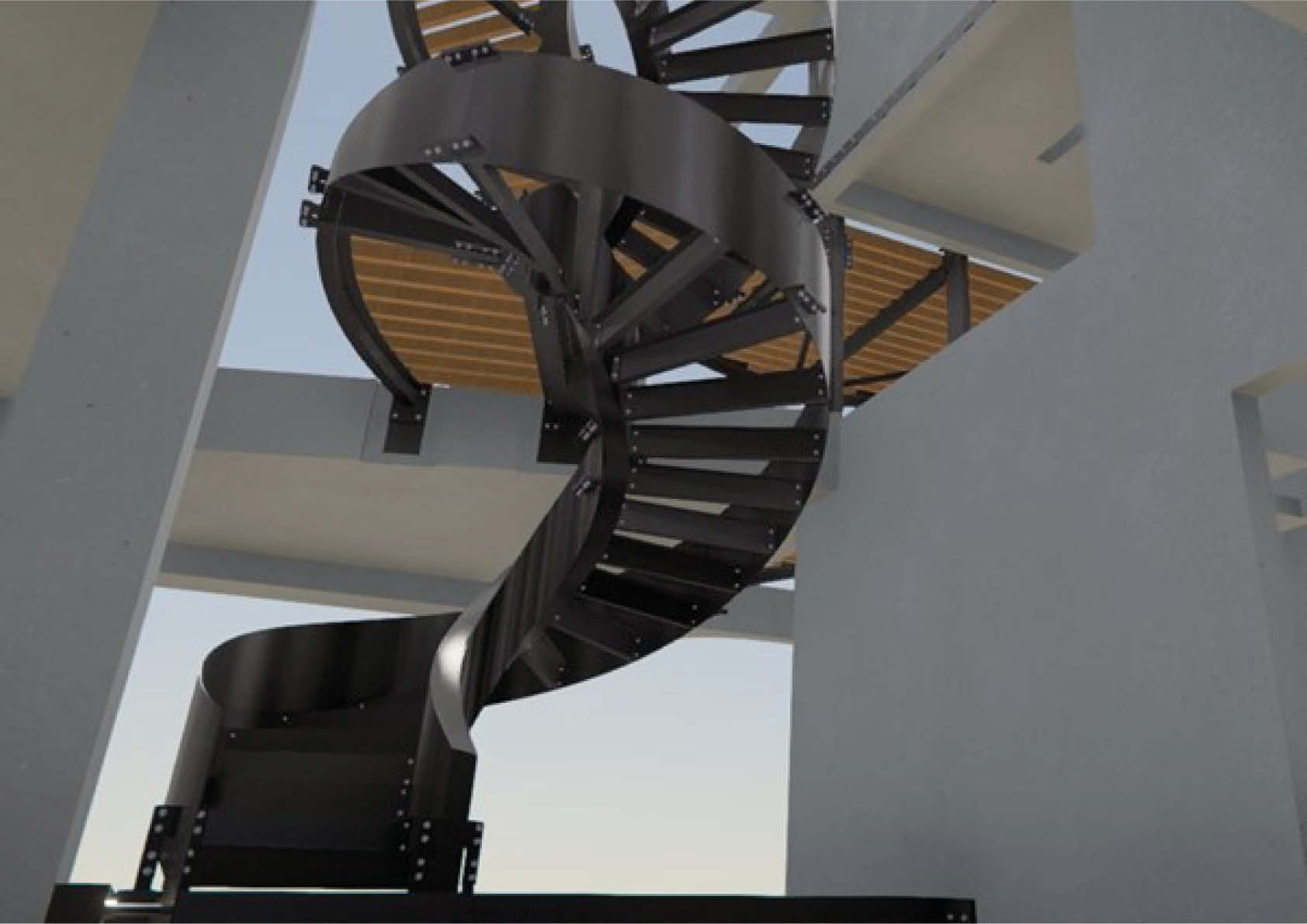

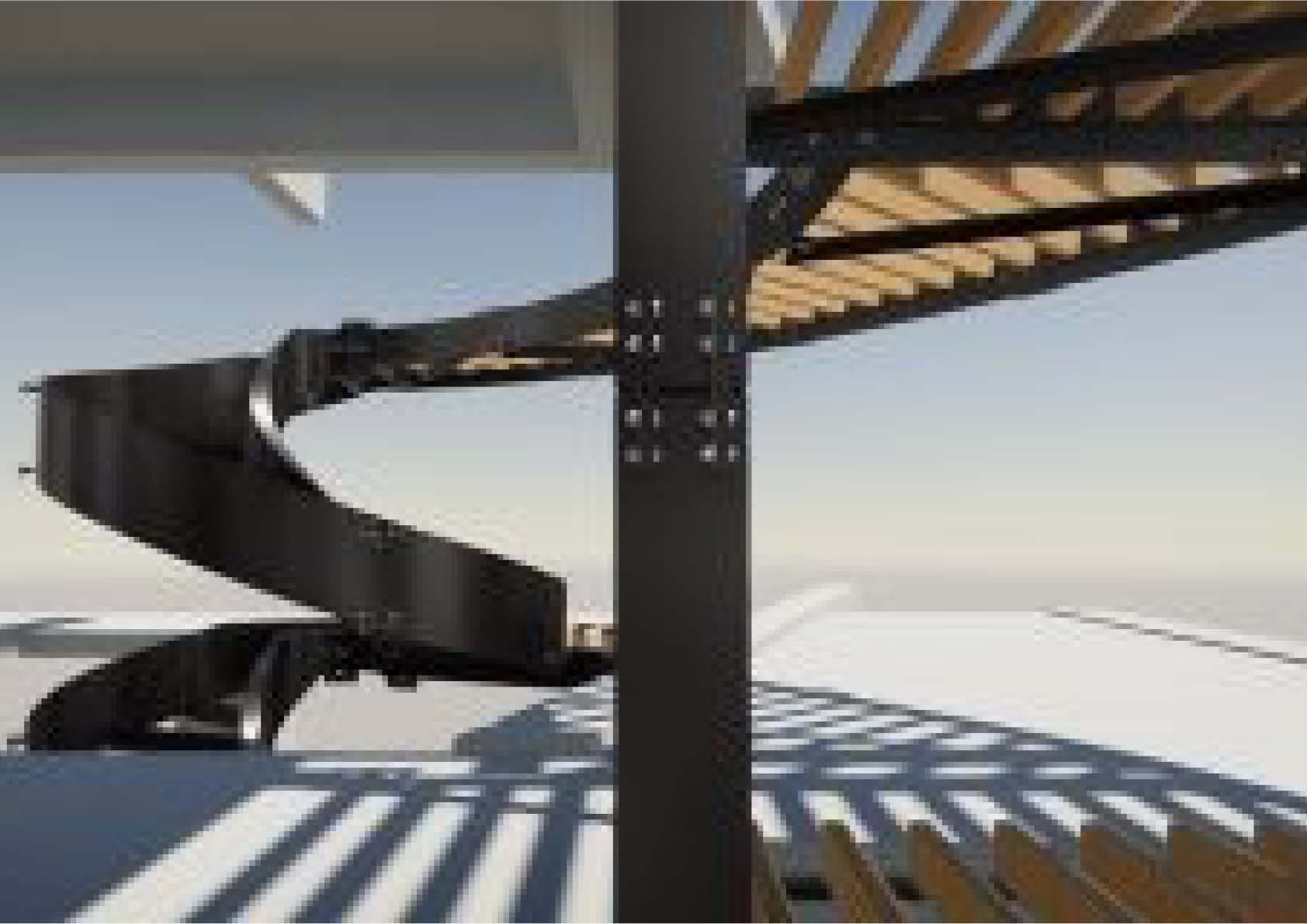

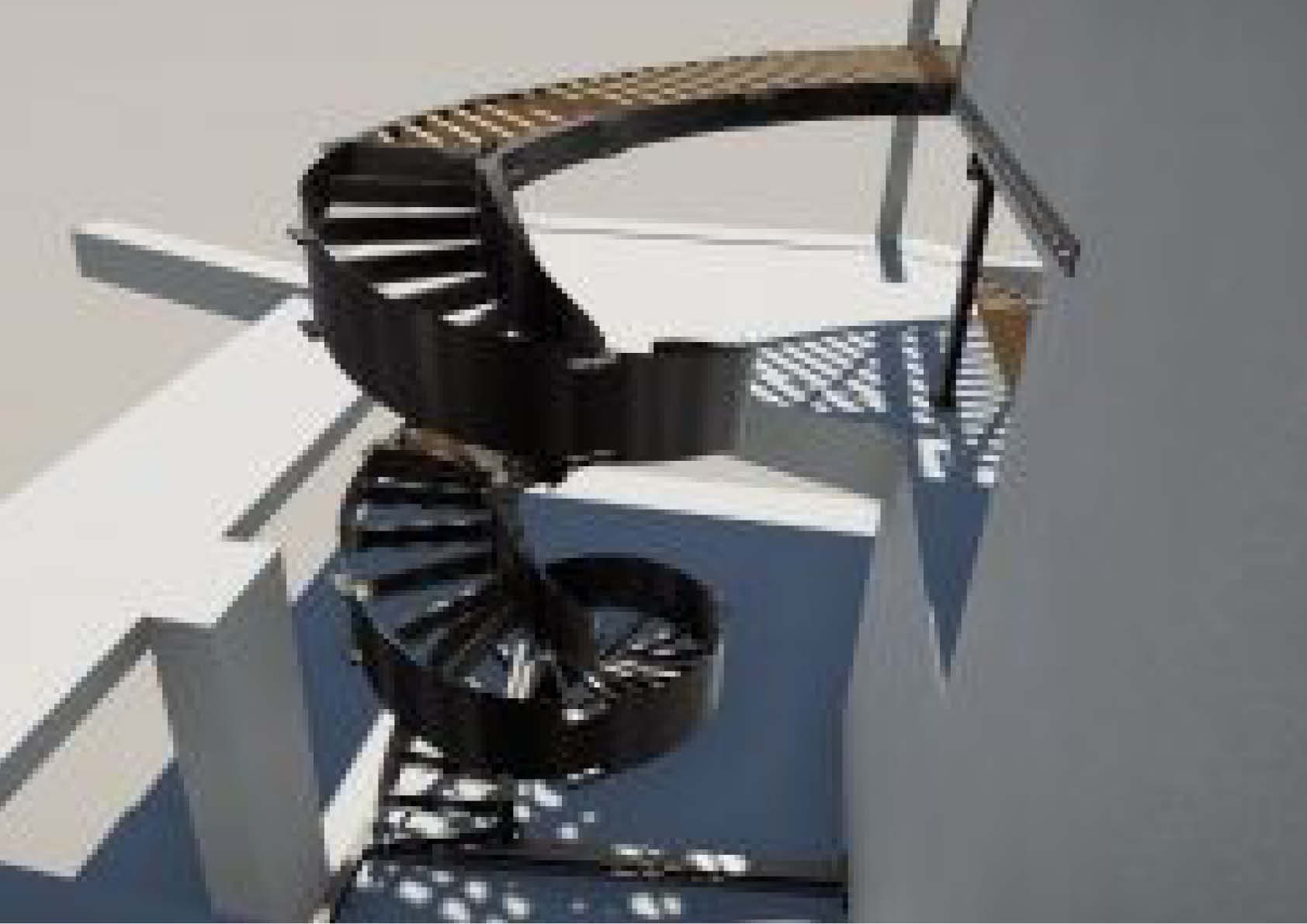

L'escalier repose sur une lourde poutre en béton qui a été exposée et mesurée avec précision. Le modèle 3D a ensuite été utilisé pour traduire la torsion de l'escalier en dessins exécutables, en alignements de dalles et en assemblage de la structure.

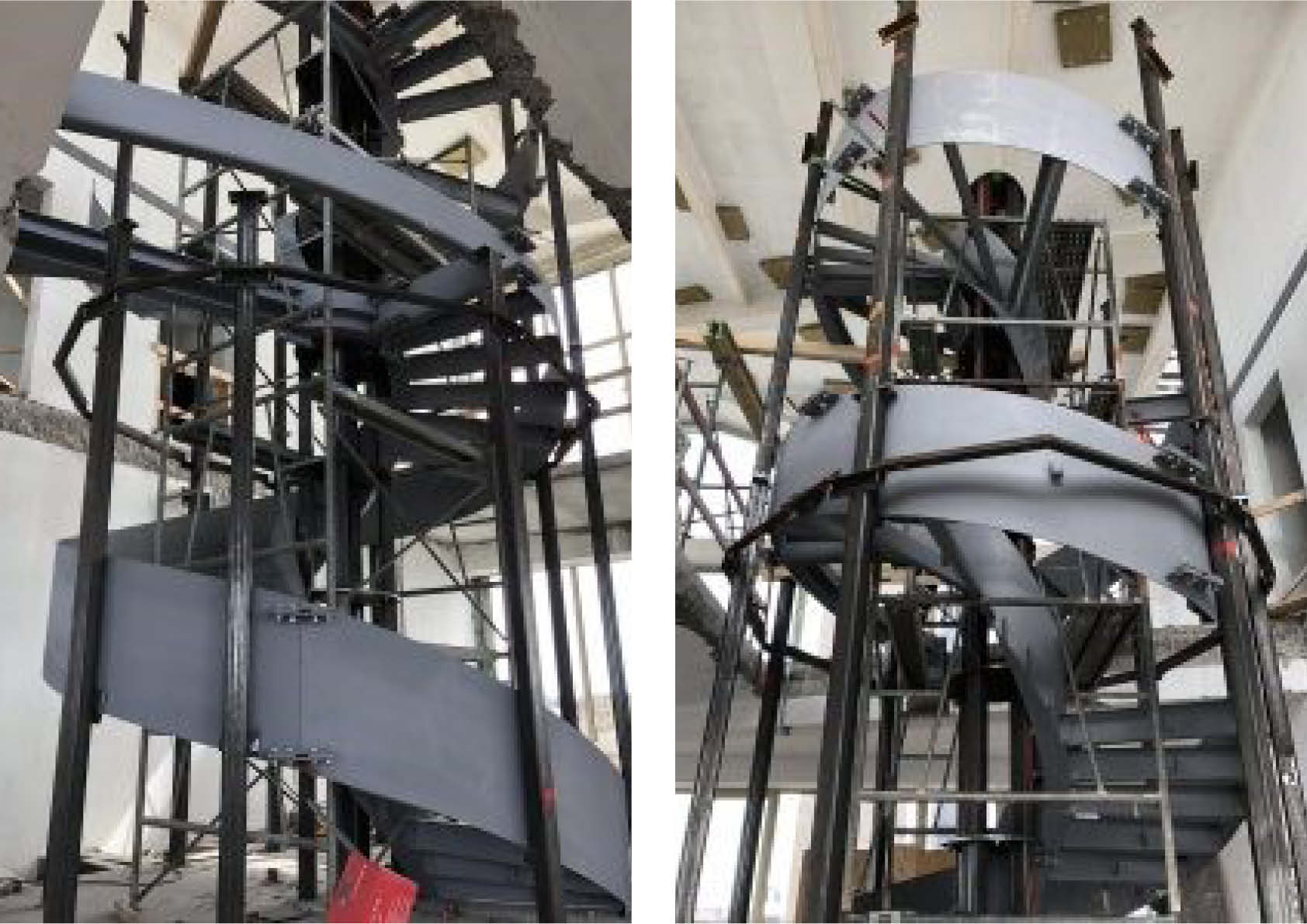

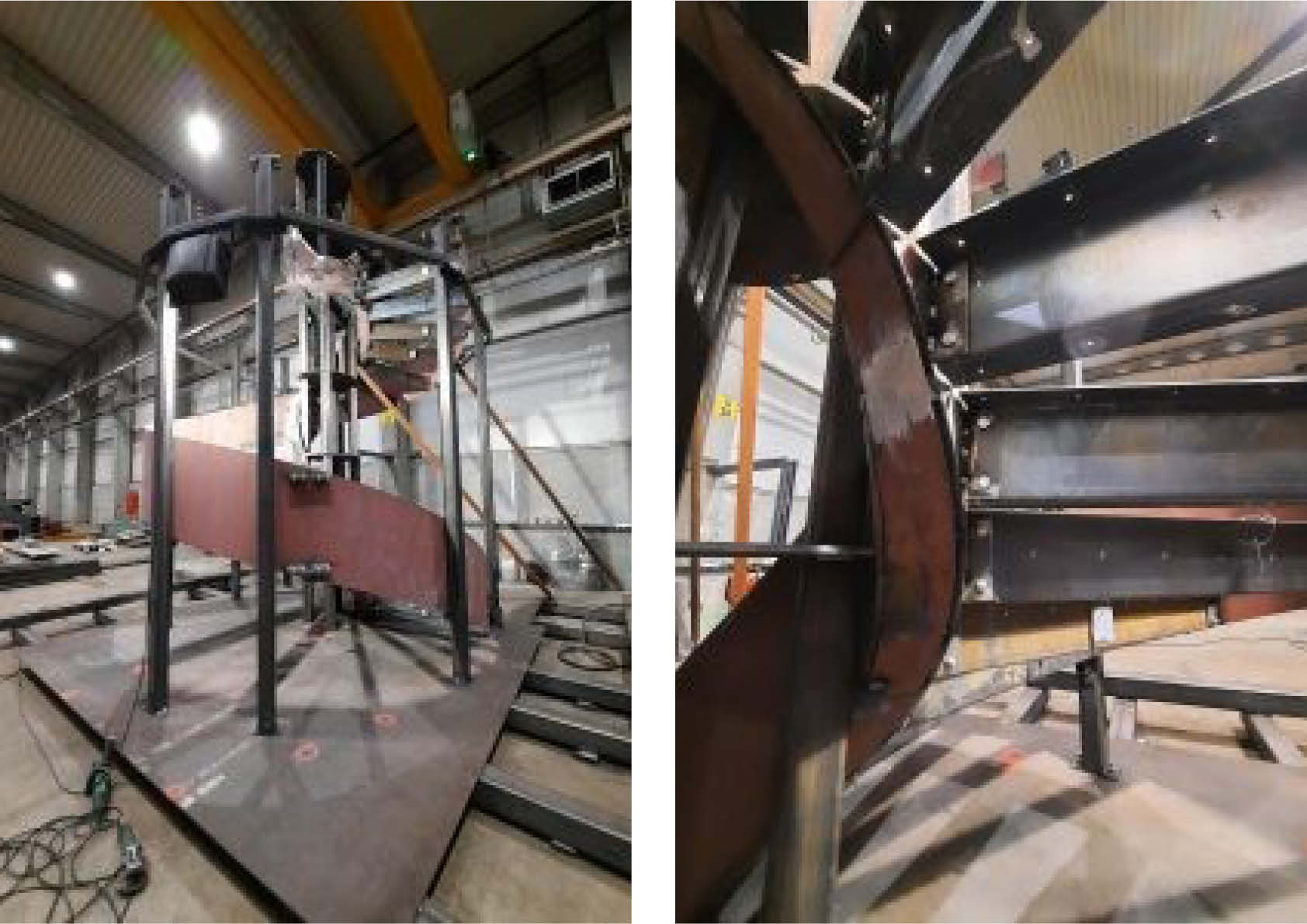

Bien que l'escalier en colimaçon ne pèse que 4,2 tonnes au total, il a été divisé en plusieurs parties de construction. Ces pièces ont en fait été hissées au sommet du penthouse et introduites par une étroite ouverture sur le toit du bâtiment. Les différentes parties de la construction ont ensuite été soudées ensemble sur place. Des accouplements d'assemblage ont été utilisés pour maintenir les relations entre les différentes parties de la construction.
