Passerelles pour conduites Solvent Recovery Nitto
Parfaitement intégrées à l'infrastructure existante

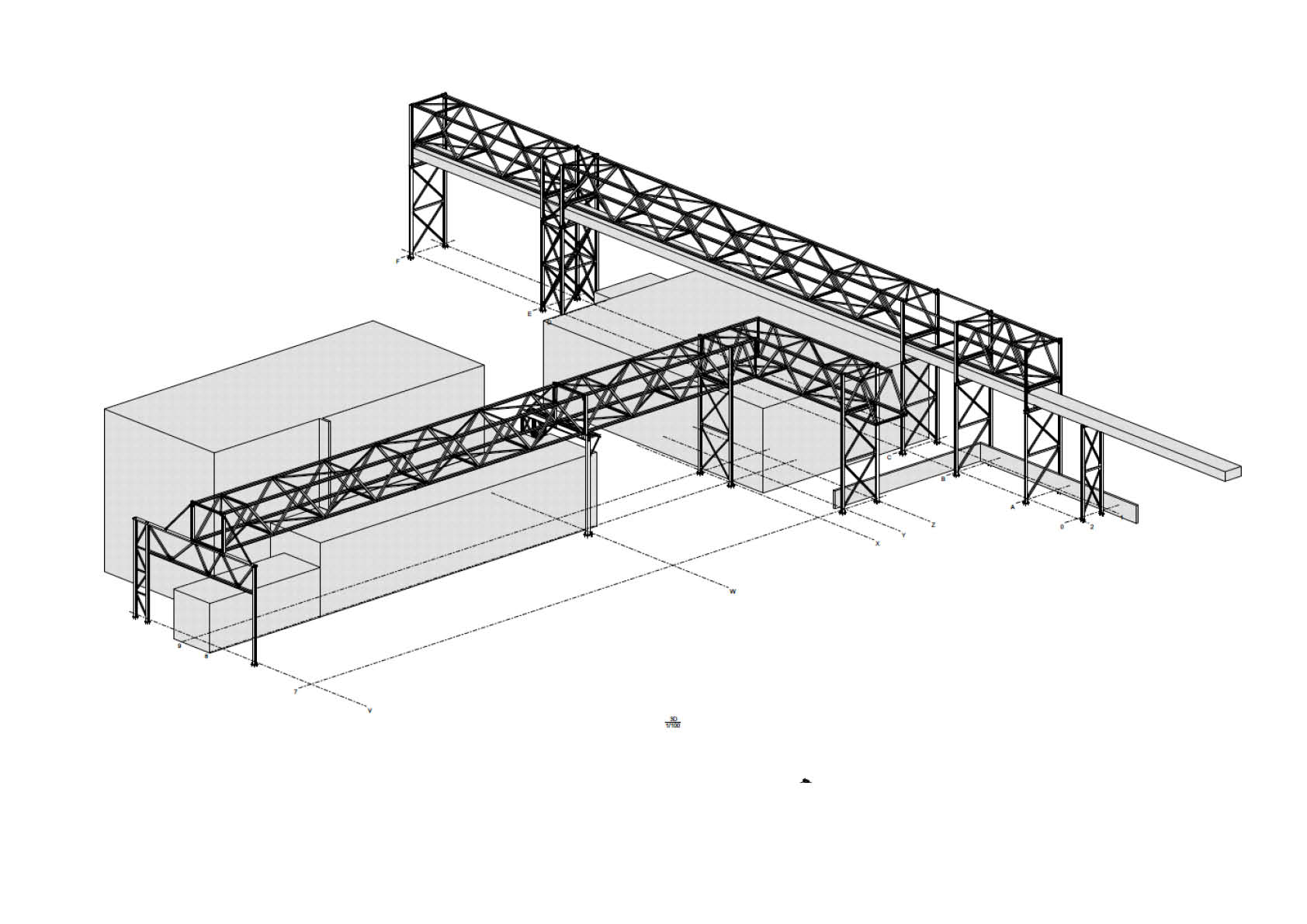

Le nouveau Solvent Recovery de Nitto est implanté entre des bâtiments existants, des passerelles de conduites et d'autres infrastructures. Pour les raccorder au réseau d'extraction, ce dernier a dû être prolongé d'environ 150 mètres de tuyaux supplémentaires. Deux nouvelles passerelles de conduites ont été conçues à cet effet, montées par-dessus des bâtiments existants et entre d'autres infrastructures. Elles devaient être suffisamment larges pour contenir des tuyaux de 1800 mm de diamètre.

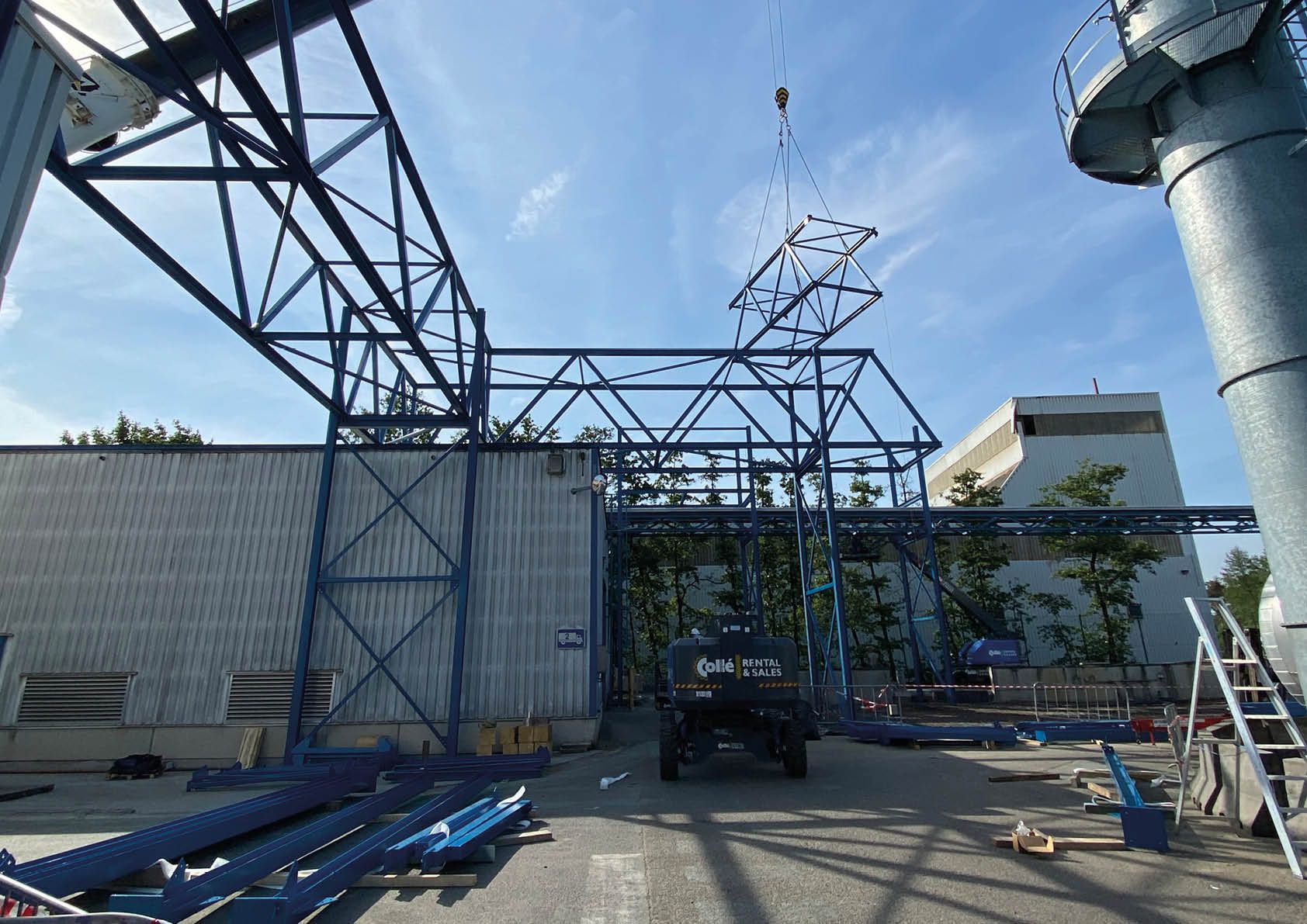

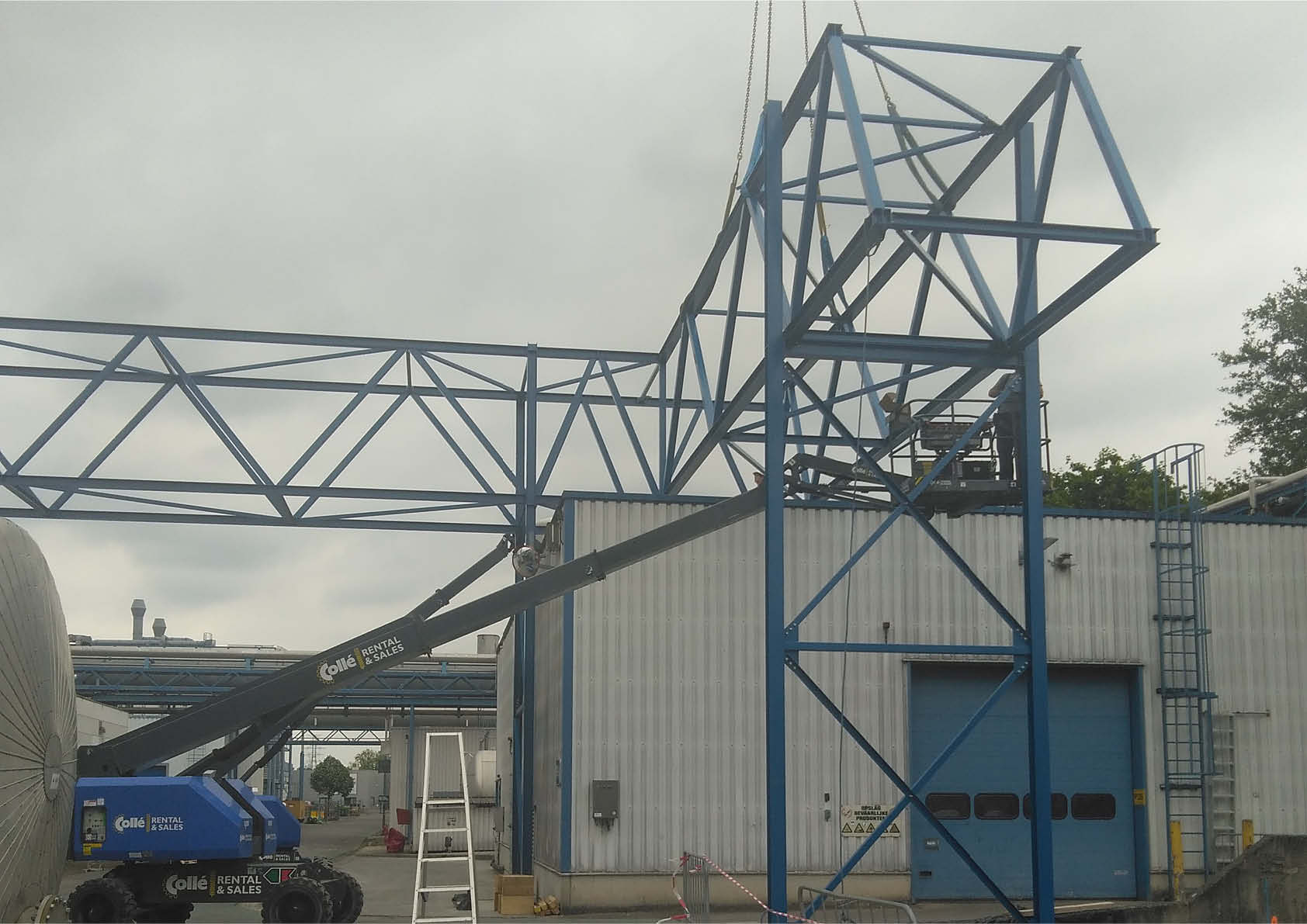

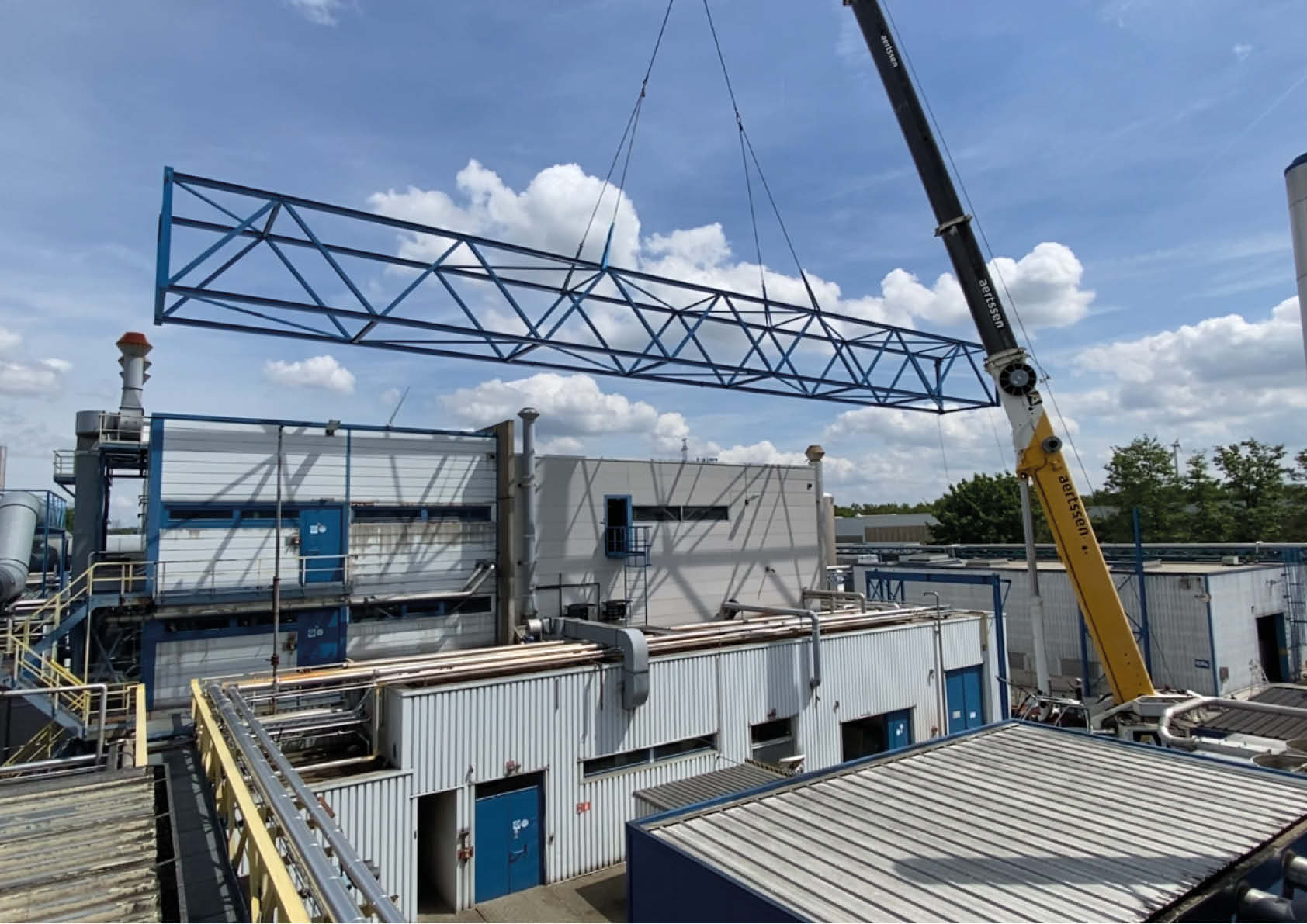

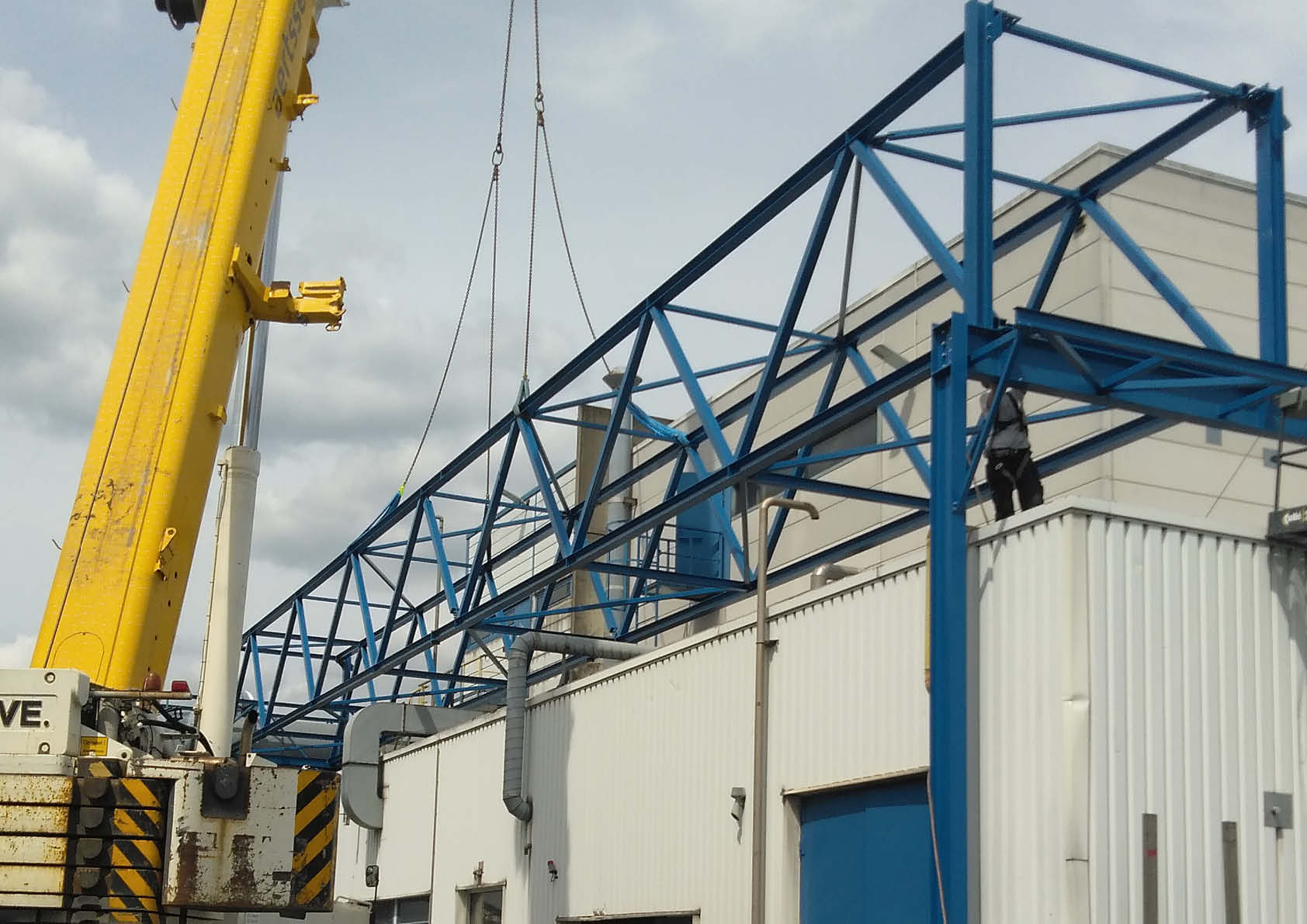

La première section se trouve au-dessus d'un bâtiment sur lequel on trouve un grand nombre de tuyaux, de plateformes, d'escaliers et d'échelles. La deuxième section passe au-dessus d'une passerelle de conduites existante et complètement indépendante de la nouvelle structure. L'exécution finale en treillis comprend 43,5 tonnes d'acier S235JR. L'ensemble a été métallisé et recouvert de deux couches de peinture RAL 5019. Les colonnes et les passerelles ont été préassemblées au sol, puis hissées en place à l'aide d'une grue lourde (140 tonnes).
